Комплект жесткой ошиновки на классы напряжения 6(10), 35, 110, 220, 330 кВ (ТУ 3414-002-20871903-2014)
Комплект жесткой ошиновки предназначен для передачи
и распределения электрической энергии трехфазного переменного электрического тока между высоковольтными аппаратами в составе как открытых, так и закрытых распределительных устройств
блочно-модульных комплектных трансформаторных подстанций (БМКТП) 6-330 кВ.
Жесткая ошиновка выполняется из трубчатых шин, изготавливаемых из алюминиевых сплавов электротехнического назначения. Установка жесткой ошиновки на опорные изоляторы и выводы высоковольтных аппаратов осуществляется при помощи разборных литых шинодержателей, конструкция которых предусматривает компенсацию температурных расширений при эксплуатации.
Технические особенности
Комплект жесткой ошиновки
Пример комплекта жесткой ошиновки 110 кВ по схеме 110-4Н
КЖО-110/1000-УХЛ1
Шинный мост

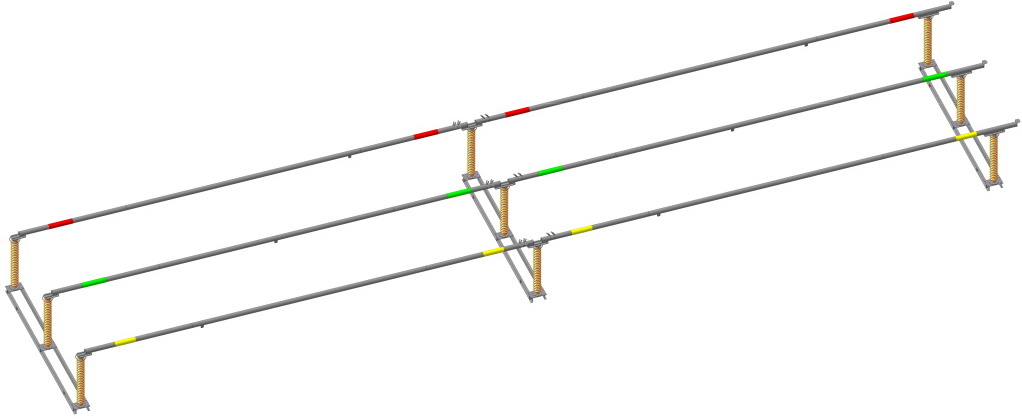

Пример шинного моста 220 кВ с применением КЖО
КЖО-220/1000-УХЛ1
Преимущества КЖО
Компактность ОРУ
Жесткие шины, по сравнению с гибкими, имеют незначительный прогиб, что позволяет сократить высоты поддерживающих конструкций, расстояния между проводниками, а также между фазами и заземленными частями могут приниматься минимальными по условиям изоляционных габаритов.
Простота монтажа и высокая скорость сборки
  • Жесткая ошиновка не требует сварки на объекте, что исключает возможность отжига металла и снижение надежности соединительных узлов.
  • Установка жесткой ошиновки на опорные изоляторы и выводы высоковольтных аппаратов осуществляется при помощи разборных литых шинодержателей.
  • Спуски от жесткой ошиновки к аппаратам могут выполняться при помощи литых зажимов и опрессованных в них проводов стандартных марок и сечений.
Экономичность
ОРУ с применением жесткой ошиновки занимают меньшую площадь, чем с гибкой, что позволяет сократить:
  • затраты на организацию технологических подъездов,
  • объем планировочных земляных работ,
  • длину контрольных кабелей,
  • длину силовых кабелей,
  • затраты на молниезащиту.
