ТК

Токопровод комплектный
на класс напряжения 6, 10 кВ
(ТУ 3414-006-20871903-2014)

Токопровод предназначен для передачи электрической энергии трехфазного переменного электрического тока от силовых трансформаторов к ячейкам КРУ в закрытых распределительных устройствах 6,10 кВ подстанции.

Шины токопровода выполняются из проката алюминиевых сплавов электротехнического назначения трубчатого, прямоугольного, С-образного сечения.
Конструкция предусматривает компенсацию температурных расширений при эксплуатации. Соединение шин с силовым трансформатором и ЗРУ выполняется посредством гибких токопроводящих шин. Защитный экран и несущая конструкция (рама) выполнены из немагнитных материалов. Опорные металлоконструкции, кронштейны защищены от коррозии нанесением защитного покрытия методом горячего цинкования.

Технические особенности

Перейти в каталог

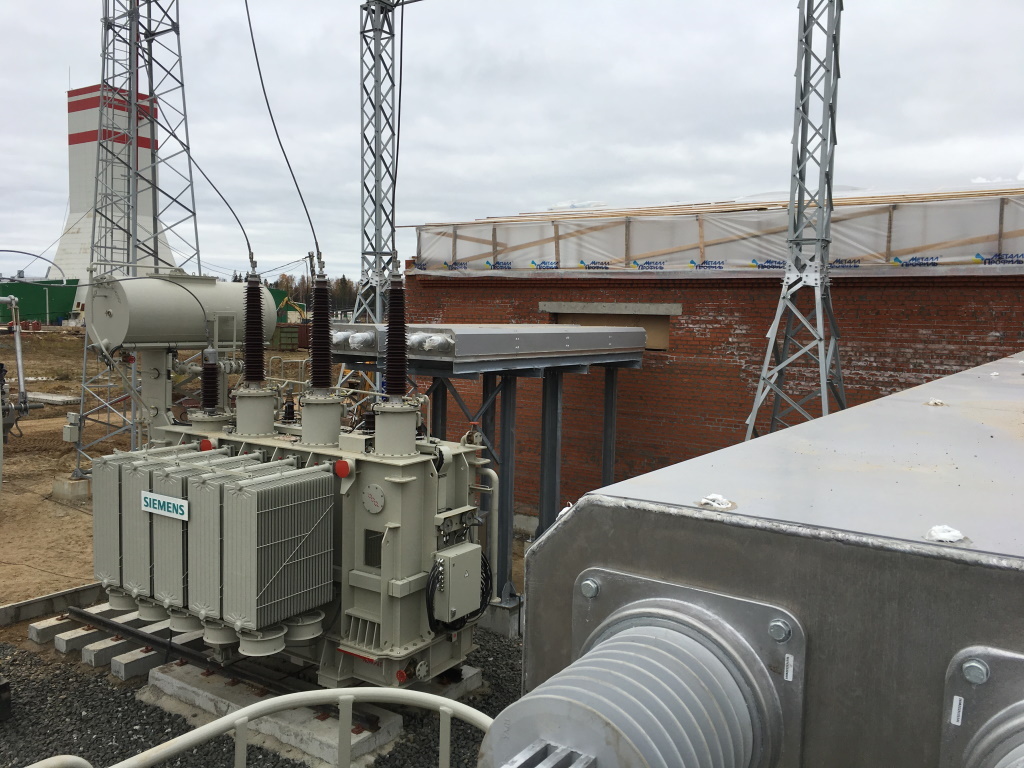

Токопровод комплектный

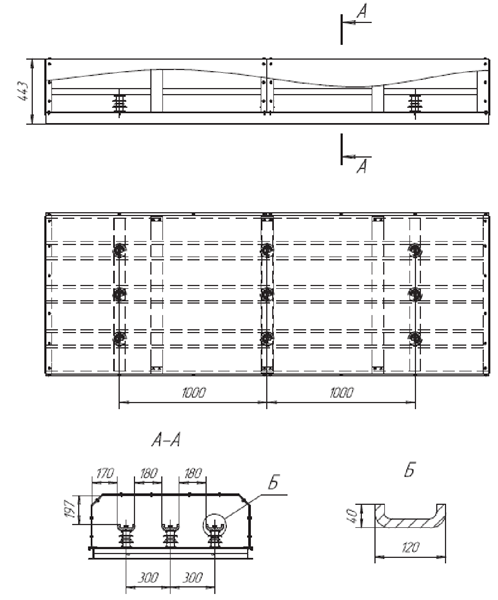

Пример прямолинейной секции токопровода комплектного 10 кВ

ТК-10-2500-УХЛ1

ШМ

Шинный мост
на класс напряжения 6,10 кВ

Предназначен для передачи электрической энергии трехфазного переменного электрического тока от силовых трансформаторов к ячейкам КРУ в закрытых распределительных устройствах 6,10 кВ, токоограничивающим реакторам, ТСН.

Шины токопровода выполняются из проката алюминиевых сплавов электротехнического назначения трубчатого, прямоугольного, С-образного сечения.
Конструкция предусматривает компенсацию температурных расширений при эксплуатации. Соединение шин с силовым трансформатором и ЗРУ выполняется посредством гибких токопроводящих шин. Опорные металлоконструкции, кронштейны защищены от коррозии нанесением защитного покрытия методом горячего цинкования.

Технические особенности

Шинный мост

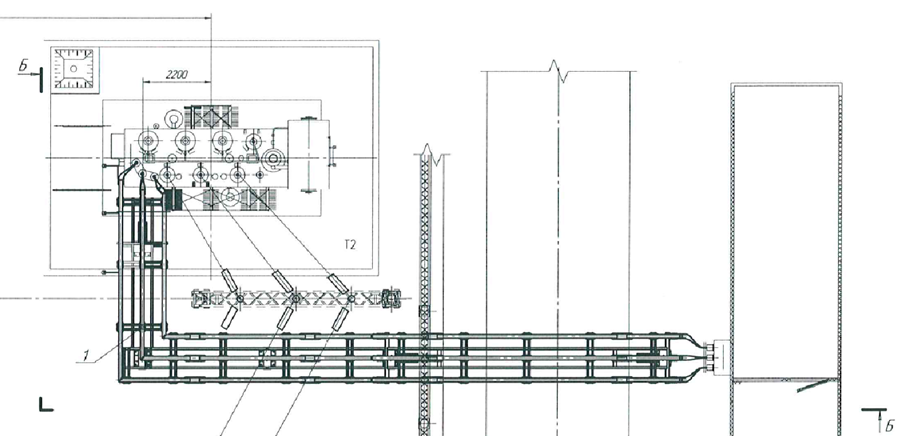

Пример шинного моста 10 кВ

ШМ-10/2500-УХЛ1
